Die Performanceoptimierung von SQL-Abfragen ist eine entscheidende Aufgabe für Datenbankadministratoren und Entwickler gleichermaßen. Während traditionelle Ausführungspläne bereits umfangreiche Informationen liefern, stoßen sie bei sehr komplexen oder umfangreichen Abfragen oft an ihre Grenzen. Hier schaffen FlameGraphs als Visualisierungsmethode eine neue Perspektive, die besonders die Zeitverteilung und Struktur von SQL-Execution-Plänen nachvollziehbar macht. Diese Methode ist ein effektives Werkzeug, das erlaubt, Engpässe im Plan schnell zu identifizieren und zu verstehen, wie sich Wiederholungen und Datenvolumen auf die Performance auswirken. Die Grundidee der FlameGraphs basiert auf der Arbeit von Brendan Gregg, der ursprünglich FlameGraphs für die Analyse von CPU-Profilen entwickelte.

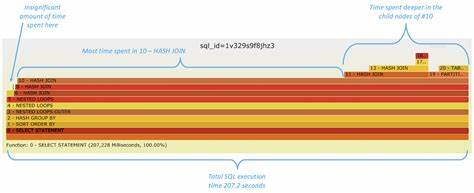

Für SQL-Pläne bedeutet das, dass jeder Knoten einer Ausführungsplanung als eine „Flamme“ dargestellt wird, deren Breite die relative Ausführungszeit widerspiegelt. Dabei entsteht eine hierarchische, stapelartige Visualisierung, die sich durch Interaktivität und detaillierten Kontext auszeichnet und es ermöglicht, sowohl die Struktur als auch die Zeitverteilung der Operationen zu visualisieren. Im Gegensatz zu klassischen Plan-Tools, die oft mit zahlreichen Detailkennzahlen und komplexen Darstellungen arbeiten, bietet ein FlameGraph ein übersichtliches Gesamtbild. Besonders bei sehr großen Plänen kann man auf einen Blick erkennen, welche Unterbereiche der Ausführung die meiste Zeit beanspruchen, und dabei sowohl Tabellenzugriffe als auch spezifische Operationen wie Index-Scans oder Joins analysieren. Eine Herausforderung bei der einfachen Zeitdarstellung war lange Zeit das fehlende Wissen darüber, wie oft einzelne Operationen tatsächlich ausgeführt wurden.
Die reine Laufzeit allein gibt keine Auskunft darüber, ob eine teure Operation durch wenige Aufrufe mit hohem Datenvolumen oder durch viele Wiederholungen bei kleinen Datenmengen verursacht wurde. Um hier Klarheit zu schaffen, haben neuere Anpassungen der SQL-Plan-FlameGraph-Skripte insbesondere für Oracle und PostgreSQL-Systeme zusätzliche Kennzahlen integriert: die Anzahl der Schleifen (Looptimes beziehungsweise Starts) pro Operation und die Anzahl der von einem Knoten produzierten Zeilen. Diese Ergänzungen ermöglichen eine viel tiefere Analyse: Wenn beispielsweise ein Index-Range-Scan in der FlameGraph-Visualisierung extrem breit erscheint und zusätzlich eine hohe Zahl von Schleifen bzw. Starts aufweist, dann ist die Ursache der hohen Laufzeit typischerweise nicht die Operation an sich, sondern die vielfache Wiederholung, zum Beispiel unter einem verschachtelten Loop-Join. Ein Index-Scan, der ein einziges Mal ausgeführt wird, aber eine sehr breite Fläche bedeckt, bedeutet dagegen, dass eine sehr große Datenmenge in einem Aufruf verarbeitet wird.
Die Verknüpfung von Schleifenanzahl und produzierten Zeilen gibt außerdem Aufschluss darüber, wie Daten durch den Plan fließen. Wird eine große Zahl von Zeilen an einer Stelle zurückgegeben, wirkt sich das oft direkt auf höhere Ebenen im Plan aus, da jene Operationen genauso viele Folgeprozesse mehrmals durchführen müssen. Dadurch erhöht sich der Gesamtaufwand erheblich. Umgekehrt kann durch das frühzeitige Reduzieren der von unten gelieferten Zeilen die Gesamtausführung erheblich beschleunigt werden, da spätere Operationen entlastet werden. Ein praktisches Beispiel zeigt, wie ein verschachtelter Loop-Join durch große Schleifenanzahl die Performance beeinflusst: Ein rechter Index-Range-Scan, der aus einem Loop-Join heraus aufgerufen wird, wird entsprechend der Anzahl der linken Zeilenquelle mehrfach ausgeführt.
Die Visualisierung zeigt in der FlameGraph-Darstellung für diesen Knoten eine hohe Schleifenanzahl (starts=×××). Dies deutet darauf hin, dass nicht unbedingt die Index-Scan-Methode selbst ineffizient ist, sondern die Anzahl der Aufrufe die Hauptursache für die Kosten ist. So können gezielte Maßnahmen zur Reduzierung der Schleifen oder zur Umstrukturierung des Plans große Performancegewinne bringen. Ein weiterer spannender Aspekt der FlameGraph-Visualisierung besteht darin, wie sich unterschiedliche Ausführungspläne für dieselbe Anfrage durch das Optimizer-Verhalten oder die Nutzung von Cardinality Feedback ergeben. Der Umfang der Schleifen und die Verteilung der Zeilenproduktion können sich zwischen verschiedenen Ausführungen stark unterscheiden.
Eine Visualisierung, die nicht nur die Zeit, sondern auch die Anzahl der Schleifen und Zeilen kenntlich macht, hilft dabei, Veränderungen im Optimierergebnis transparent nachzuvollziehen. In Fällen hochkomplexer Abfragen mit verschachtelten Unterabfragen, etwa aus realistischen Data Warehouse-Szenarien wie TPC-DS-ähnlichen Workloads, treten häufig sogenannte Filter-Loops auf. Diese sind ähnlich den klassischen Nested Loops, jedoch dienen sie vor allem dazu, aufwändige Filterbedingungsprüfungen durchzuführen, die nicht einfach als Joins interpretiert werden können. Die hohe Schleifenanzahl solcher Filter-Operatoren erhöht entsprechend die Laufzeit, da beim ersten Plan die gleiche Filter-Operation zum Beispiel hunderte Male wiederholt werden muss. Um solche Looping-Situationen zumindest abzumildern, ist eine sinnvolle Optimierung das Setzen von passenden Indizes auf Datenbankspalten, die häufig bei korrelierten Subqueries verwendet werden.
Im FlameGraph bleibt zwar die Schleifenanzahl gleich, da sich die Abfragestruktur nicht ändert, aber die Dauer der einzelnen Iterationen wird mit Indexunterstützung wesentlich kürzer. Dies spiegelt sich in einer deutlich schmaleren Flamme und somit einem schnelleren Gesamtlaufzeitwert wider. Ein direkter Vergleich von zwei Ausführungen zeigt so anschaulich den Effekt von Indexoptimierungen auf komplexe Abfragen. Eine weitere Idee für die Darstellung der FlameGraphs wäre, nicht nur die Breite der Flammen für die Zeit zu verwenden, sondern auch die Farbe je nach Häufigkeit der Aufrufe oder der produzierten Zeilen. Dadurch könnte man sogenannte „Hotspots“ schneller identifizieren und eine noch detailliertere visuelle Analyse ermöglichen.
Der Einsatz moderner JavaScript-Bibliotheken wie d3-flame-graph oder andere interaktive Frameworks erlaubt es zudem, durch zusätzliche Tooltips oder Detailansichten noch tiefere Einblicke in Filter- und Zugriffsprädikate sowie weitere Planmetadaten zu gewinnen, ohne die Darstellung zu überladen. Historisch lässt sich sagen, dass das Visualisieren von SQL-Planmetrik-Informationen keineswegs neu ist. Bereits vor über einem Jahrzehnt wurden erste webbasierte Werkzeuge entwickelt, um Ablaufzeit und diverse andere Ressourcenkennzahlen durch interaktive Visualisierungen aufzubereiten. Moderne FlameGraphs erweitern diese Idee um zeitgemäße, einfach verständliche und interaktive Darstellungen, die gerade in produktiven Umgebungen bei Debugging und Tuning eine große Hilfe sind. Zusammenfassend bieten SQL Plan Execution FlameGraphs mit Loop- und Row-Counts eine hochwirksame Methode, um komplexe und große Ausführungspläne verständlich zu machen.
Sie erlauben nicht nur zu sehen, wo die meiste Zeit verbraten wird, sondern auch, wie oft Teile eines Plans ausgeführt werden und wie viel Datenvolumen dabei produziert wird. Dieses Wissen ist essenziell, um gezielt Optimierungen vorzunehmen, sei es durch Indexierung, Plan-Restrukturierung oder Reduzierung der Datenmengen. Für jeden, der sich intensiver mit Performance-Tuning von Datenbanken beschäftigt, sind diese Visualisierungen unverzichtbar, da sie abstrakte Planstrukturen und umfangreiche, komplexe Metriken in ein intuitives und exploratives Format übersetzen. Die künftige Entwicklung und Integration in gängige Tuning-Werkzeuge und Datenbank-Umgebungen wird den Prozess des SQL-Performance-Managements weiter vereinfachen und präzisieren. Wer die Vorteile dieser Methode selbst erleben möchte, dem sei empfohlen, aktuelle Scripts wie sqlflame.
sql zu nutzen und die Oracle- oder PostgreSQL-Execution-Pläne mit den erweiterten Aufruf- und Zeilenzählungen zu visualisieren. Die interaktiven SVGs erlauben dabei ein Eintauchen in die einzelnen Knoten und geben wertvolle Hinweise, welche Teile eines Plans den größten Einfluss auf die Performance haben und wo Optimierungspotenziale schlummern. In einer Welt mit ständig wachsendem Datenvolumen und immer komplexeren Abfragen ist die Fähigkeit, Ausführungspläne schnell und präzise zu analysieren, ein entscheidender Wettbewerbsvorteil. FlameGraphs mit Loop- und Row-Counts sind dafür ein modernes und bewährtes Werkzeug, das in keinem Tuning-Werkzeugkasten fehlen sollte.
