In der heutigen technologisch fortschrittlichen Welt sind Inertiale Messeinheiten, kurz IMUs, allgegenwärtig. Sie stecken in Smartphones, Smartwatches, Drohnen, Fahrzeugen und vielen weiteren Geräten. Doch was genau verbirgt sich hinter dem Begriff IMU, wie funktionieren die darin enthaltenen Sensoren, und warum ist die Kombination ihrer Messwerte durch Sensordatenfusion so entscheidend? Ein tiefer Einblick in die Technologien der Beschleunigungssensoren, Gyroskope und die Methoden der Datenverschmelzung macht deutlich, warum IMUs einen festen Platz in modernen technischen Anwendungen einnehmen. Eine IMU besteht im Wesentlichen aus zwei Hauptsensortypen: dem Beschleunigungssensor und dem Gyroskop. Der Beschleunigungssensor misst die Beschleunigungskraft, der Gyroskop erfasst Drehbewegungen und Winkelgeschwindigkeiten.
Beide liefern jedoch vor allem Rohdaten, die zunächst einzeln betrachtet nicht ausreichen, um Bewegung und Lage im Raum vollständig zu bestimmen. Beschleunigungssensoren erfassen, vereinfacht ausgedrückt, Kräfte, die auf einen Körper wirken. Sie messen die Beschleunigung in den drei Raumachsen X, Y und Z, angegeben in g-Einheiten, wobei 1 g der Erdbeschleunigung von etwa 9,81 Meter pro Sekunde zum Quadrat entspricht. Die meisten handelsüblichen Beschleunigungssensoren arbeiten mit der Kapazitätstechnologie. Hierbei befindet sich im Inneren ein kleiner, beweglicher Proof-Mass, also eine zu überprüfende Masse, die an Federn aufgehängt ist.
Verschiebungen dieses Masses verändern den Abstand zwischen feststehenden und beweglichen Elektroden, was zu Veränderungen der elektrischen Kapazität führt. Diese Veränderungen lassen sich messen und in Bewegungssignale umwandeln. Kapazitive Beschleunigungssensoren sind wegen ihres geringen Stromverbrauches, ihrer kleinen Baugröße und des vergleichsweise günstigen Preises besonders beliebt. Dennoch existieren weitere Technologien wie piezoelektrische, piezoresistive und optische Beschleunigungsdetektoren. Piezoelektrische Modelle erzeugen elektrische Ladungen durch mechanische Verformungen und bieten bessere Genauigkeit, verbrauchen aber mehr Energie und sind größer.
Piezoresistive Sensoren nutzen Änderungen im elektrischen Widerstand unter mechanischer Belastung und bieten eine ähnliche Genauigkeit wie kapazitive Sensoren, haben jedoch einen höheren Energieverbrauch und sind ebenfalls größer. Optische Beschleunigungssensoren arbeiten mit Lichtinterferenzen zur Messung von Beschleunigung und sind mit ihrer herausragenden Genauigkeit vor allem in anspruchsvollen Bereichen wie Raumfahrt oder hochpräzisen wissenschaftlichen Anwendungen vertreten, jedoch sind sie groß und teuer. Im Gegensatz zum Beschleunigungssensor, der lineare Bewegungen misst, erfasst das Gyroskop die Drehbewegungen eines Körpers um seine Achsen. Die meisten modernen Gyroskope beruhen auf MEMS-Technologie (Micro-Electro-Mechanical Systems). In ihrem Kern befindet sich eine schwingende Masse, die durch das Corioliskraft-Prinzip bei Rotationen ihre Bewegung verändert.
Die sensorische Auswertung dieser Veränderungen ermöglicht es, Winkelgeschwindigkeiten sowie Drehwinkel zu bestimmen. Entstanden sind Gyroskope aus der klassischen Physikgeschichte, mit ihren Wurzeln bereits im 18. Jahrhundert. Die ursprünglich für die Navigation von Schiffen und später auch Flugzeugen und Submarinen entwickelten Geräte haben sich bis heute technisch mehrmals weiterentwickelt, finden aber nach wie vor Anwendung in moderner Luft- und Raumfahrt, Robotik und in mobilen Geräten. Während sowohl Beschleunigungssensoren als auch Gyroskope einzeln wertvolle Informationen liefern, sind sie für sich genommen nicht fehlerfrei.
Beschleunigungssensoren sind anfällig für Vibrationen und kurzfristige Störungen, die als Rauschen im Signal erscheinen. Gyroskope hingegen neigen zu einem Drift-Phänomen, bei dem sich kleine Fehler über die Zeit aufsummieren und zu falschen Winkellagen führen. Um diese Probleme zu beheben, hat sich die Sensordatenfusion etabliert. Diese Methode kombiniert die Messwerte beider Sensoren und verarbeitet sie so, dass deren jeweilige Schwächen ausgeglichen werden. Eine weit verbreitete simple Variante ist der Komplementärfilter, der schnelle Änderungen vom Gyroskop mit der langfristigen Stabilität des Beschleunigungssensors vereint.
Fortgeschrittene Algorithmen wie der Kalman-Filter oder speziell für IMUs entwickelte Filter nach Madgwick oder Mahony bieten eine noch bessere Genauigkeit und Stabilität. Neben der präzisen Erfassung der Bewegung steht bei IMUs auch die Frage der Orientierung im Raum im Fokus. Hier spielen mathematische Repräsentationen wie Euler-Winkel und Quaternions eine entscheidende Rolle. Euler-Winkel beschreiben die Orientierung durch drei aufeinanderfolgende Rotationen um die X-, Y- und Z-Achsen, bekannt als Roll, Pitch und Yaw. Diese Methode ist anschaulich und intuitiv, hat jedoch eine Schwäche: die Gimbal-Lock-Problematik.
Dabei kommt es zum Verlust eines Freiheitsgrades, wenn zwei Rotationsachsen sich ausrichten, was zu unbeweglichen Situationen führen kann. Das bekannteste Beispiel hierfür ist die Fehlfunktion während der Apollo-13-Mission. Quaternions bieten eine elegante Alternative mit vier Komponenten, die auf komplexen Zahlen basieren. Sie vermeiden Gimbal Locks und eignen sich hervorragend für die glatte Interpolation von Rotationen – etwa in Animationen oder bei der Navigation. Ihre abstrakte und komplexe Natur erschwert allerdings die direkte intuitive Handhabung.
In der modernen Softwareentwicklung werden Quaternions häufig in Bibliotheken wie Nalgebra (für Programmiersprachen wie Rust) verwendet, um die Orientierung von Objekten und Sensoren zu berechnen. Doch nicht nur die korrekte mathematische Darstellung ist wichtig, sondern auch der richtige Umgang mit den Sensorsignalen. Um präzise und verlässliche Messergebnisse zu erhalten, sollte die Abtastrate ausreichend hoch sein, also mindestens 50 Hertz oder höher, je nach Anwendung und Energieverbrauch. Kalibrierungen spielen eine entscheidende Rolle, da Fertigungsfehler oft zu Abweichungen, Skalierungsfehlern oder schlechter Ausrichtung der Sensorachsen führen. Die meisten IMUs erlauben eine Kalibrierung über spezielle Register, beispielsweise über I2C-Schnittstellen, um Fehlerquellen zu eliminieren.

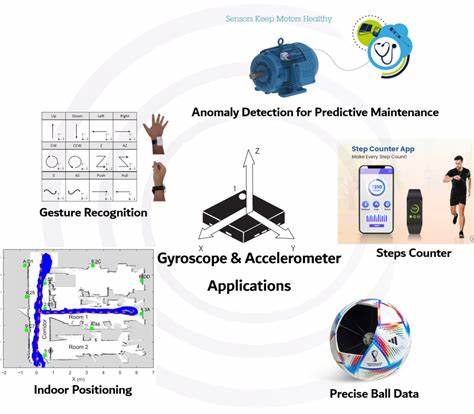

Auch Umgebungsfaktoren wie Temperatur wirken sich auf die Sensoren aus und können deren Messverhalten verändern, wodurch regelmäßige oder automatische Temperaturkompensationen notwendig sind. Abschließend sind ausreichend durchdachte Filtertechniken unerlässlich, um Rauschen in den Rohdaten zu reduzieren und die eigentlichen Bewegungen zuverlässig herauszufiltern. Insgesamt macht die Kombination all dieser Faktoren den Erfolg beim Arbeiten mit IMUs aus. Die Komplexität mag auf den ersten Blick einschüchternd erscheinen, doch mit fundiertem Wissen über die Sensorik, mathematische Grundlagen und geeignete Algorithmen lässt sich die IMU-Technologie gewinnbringend einsetzen. Sei es in der Medizintechnik zur Rehabilitation, in Robotikanwendungen, in der Navigation oder im Bereich der Unterhaltungselektronik – präzise Bewegungserkennung ist heute unverzichtbar.
IMUs sind keine rein hardwarebasierte Lösung mehr, sondern eine intelligente Verbindung von Sensorik, Mathematik und Software, die zusammen ein umfassendes Bild von Lage und Bewegung liefern. Wer sich intensiv mit IMUs auseinandersetzt, wird die enorme Bandbreite an Möglichkeiten entdecken und von der Genauigkeit und Zuverlässigkeit profitieren, die moderne Beschleunigungssensoren, Gyroskope und Sensorfusion bieten.
