Die Erzeugung von Ozon durch Hochspannungssysteme spielt in verschiedensten industriellen Sektoren eine bedeutende Rolle, darunter in der Wasseraufbereitung, Luftreinigung und chemischen Synthese. Mit den steigenden Anforderungen an Energieeffizienz und nachhaltige Technologien hat sich besonders die Optimierung von Ozon-Generatoren zu einem zentralen Forschungsfeld entwickelt. Dabei fokussiert sich die Untersuchung auf zwei Haupttypen von Hochspannungs-Ozon-Generatoren: resonante und nicht-resonante Systeme. Der Vergleich dieser Systeme hinsichtlich Energieverbrauch und Ozonproduktion offenbart fundamentale Unterschiede, die bei der Auswahl und Entwicklung zukünftiger Technologien entscheidend sind. Ozon, ein starkes Oxidationsmittel, wird durch elektrische Entladungen erzeugt, die Sauerstoffmoleküle in Ozon umwandeln.
Hochspannung ist essenziell, um die für die Ionisation erforderlichen elektrischen Felder zu erzeugen. Resonante Systeme zeichnen sich dadurch aus, dass sie mit abgestimmten elektrischen Schaltkreisen arbeiten, insbesondere mit Kombinationen aus Induktivitäten und Kapazitäten, welche einen resonanten Zustand herstellen. Dieser Zustand sorgt für eine effiziente Energieübertragung mit minimalen Verlusten, was sich direkt auf die Menge des erzeugten Ozons pro Energieeinheit auswirkt. Nicht-resonante Systeme nutzen hingegen direkte Hochspannungstransformatoren ohne eine solche Frequenzabstimmung. Während das einfachere Design den Vorteil der Kosteneffizienz und unkomplizierten Implementierung bietet, führt das Fehlen der Resonanz dazu, dass mehr Energie für die gleiche Menge Ozon aufgewendet werden muss.
Die Übertragungseffizienz ist geringer, und es treten höhere Verluste vor allem durch harmonische Verzerrungen und Wärmeentwicklung in den Komponenten auf. Untersuchungen zeigen, dass resonante Systeme in der Lage sind, bis zu 120 Gramm Ozon pro Kilowattstunde zu erzeugen, was eine um 50 % bessere Leistung im Vergleich zu nicht-resonanten Systemen mit lediglich 80 Gramm pro Kilowattstunde bedeutet. Dieser Unterschied ist nicht nur durch die optimale Energieübertragung erklärbar, sondern auch durch die Verringerung der Kern- und Kupferverluste in den Transformatoren, da resonante Systeme tendenziell sinusförmige Spannungen mit geringem Oberwellenanteil erzeugen. Nicht-resonante Systeme hingegen arbeiten oft mit Rechteck- oder anderen nicht-sinusförmigen Signalen, die zu erhöhten Kernhysterese- und Wirbelstromverlusten führen. Die technische Umsetzung von resonanten Hochspannungs-Ozon-Generatoren umfasst typischerweise einen Wechselrichter mit Halbleiterschaltern (wie IGBTs), kombiniert mit einem Resonanzkreis, der aus abgestimmten Kapazitäten und Induktivitäten besteht.
Dieser Schwingkreis stärkt die notwendige Spannung bei reduzierter Stromaufnahme. Die Frequenzsteuerung erfolgt präzise, sodass das System im Resonanzpunkt arbeitet und Verluste minimal sind. Die Spannungsform ist im Idealfall fast sinusförmig, was die Belastung von Transformatoren und Schaltkreisen verringert. Nicht-resonante Systeme hingegen verwenden überwiegend direkte Hochfrequenztransformatoren, die mit Rechteck- oder Pulsweitenmodulation betrieben werden. Diese Systeme sind weniger komplex, erfordern weniger Abstimmungsaufwand und sind einfacher zu warten.

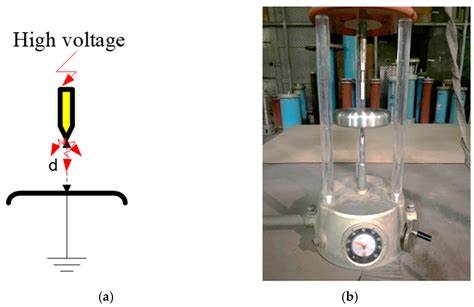

Jedoch verursachen die reichhaltigen harmonischen Oberwellen in solchen Signalen zusätzliche Verluste im Eisenkern und Kupferwicklungen sowie eine instabile elektrische Entladung, was die Ozonproduktion insgesamt weniger effizient macht. Die Geometrie der Elektroden in Hochspannungs-Ozon-Generatoren ist ein weiterer wichtiger Faktor für die Effizienz. Unterschiedliche elektrische Feldverteilungen – von stark nicht-uniform über leicht nicht-uniform bis hin zu nahezu homogenen Feldern – haben direkten Einfluss auf die Stabilität der Corona-Entladung und somit auf die Ozonmenge. Leicht nicht-uniforme Felder bieten oft die beste Kombination aus Stabilität und Energieeffizienz, da sie Hotspots vermeiden, die zu thermischen Schäden führen können, und gleichzeitig eine gleichmäßige Ionisierung der Sauerstoffmoleküle ermöglichen. In praktischen Einsatzfällen, beispielsweise in der Erkennung und Entfernen von Farbstoffen in Abwässern aus der Textilindustrie, haben resonante Ozon-Generatoren ihre Vorteile bewiesen.
Experimente zeigen, dass Ozonbehandlungen mit solch effizienten Generatoren nicht nur den Farbstoffabbau deutlich verbessern, sondern auch dazu beitragen, die Wasserqualität durch Anhebung des pH-Werts und Erhöhung des gelösten Sauerstoffgehalts nachhaltig zu verbessern. Dies unterstreicht dieselben ökologischen und wirtschaftlichen Vorteile, die mit einer verbesserten Energieeffizienz einhergehen. Die Umsetzung resonanter Systeme erfordert jedoch höhere technische Expertise und initiale Investitionen. Die präzise Abstimmung der Resonanzkreise auf spezifische Frequenzen innerhalb des Bereichs von etwa 1 bis 25 kHz ist notwendig, um optimale Leistung zu erreichen. Außerdem beeinflussen Änderung der Lastkapazität – beispielsweise durch Anfügen weiterer Ozongenerator-Röhren – die Resonanzfrequenz, was eine dynamische Anpassung oder Rekalibrierung des Systems erfordert.
Nicht-resonante Systeme sind in dieser Hinsicht robuster und flexibler, eignen sich jedoch besser für Anwendungen, bei denen Energieeffizienz nicht die oberste Priorität hat. Die detaillierten Erkenntnisse zu den Verlustmechanismen in nicht-resonanten Systemen weisen besonders auf erhöhter Kernverluste aufgrund harmonischer Oberwellen in den Signalen hin. Rechteckförmige Anregungen führen zu Mehrfachfrequenzen, die die Belastung der Eisenkerne in den Hochfrequenztransformatoren steigern, weshalb diese zusätzlichen Verluste systematisch eingeplant werden müssen. Rasche Einschaltflanken induzieren außerdem erhöhte Wirbelstromverluste. Bei resonanten Systemen reduziert die nahezu sinusförmige Anregung diese Effekte stark und erhöht damit die Lebensdauer der Bauteile sowie die Betriebsstabilität.
Im Hinblick auf zukünftige Entwicklungen liegt der Fokus darauf, resonante Hochspannungssysteme weiter zu optimieren und ihre Skalierbarkeit für großtechnische Anwendungen zu untersuchen. Fortschritte in der Mikrocontroller-Technologie, beispielsweise durch leistungsfähige und präzise steuerbare Mikrocontroller wie der STM32-Serie, ermöglichen eine dynamische Frequenzanpassung und Echtzeitsteuerung, die helfen, die Resonanzbedingungen automatisch zu erhalten. Dies erleichtert den Einsatz in komplexen Anlagen, die variierende Lasten oder unterschiedliche Betriebsbedingungen aufweisen. Ein weiterer Ansatz ist die Integration von intelligenten Sensoren zur Überwachung von Ozonkonzentration, Temperatur und elektrischen Parametern, um die Betriebseffizienz weiter zu verbessern und frühzeitig Wartungsbedarf zu erkennen. Die Verbindung von resonanten Hochspannungsquellen mit modernen Regelungskonzepten fördert eine nachhaltige Technik, die sowohl energieeffizient als auch umweltfreundlich ist.
Nicht zu vernachlässigen sind auch sicherheitstechnische und gesundheitliche Aspekte. Ozon ist ein starkes Oxidationsmittel, das in höherer Konzentration gesundheitsschädlich für Menschen sein kann. Effektive Belüftung, Schutzvorrichtungen und eine Überwachung der Ozonkonzentration sind essentiell, insbesondere bei industriellen Anwendungen und Versuchen mit Abwässern oder stark belasteten Medien. Die Einhaltung von Umweltstandards und Arbeitsschutzrichtlinien ist Grundlage für die verantwortungsvolle Anwendung der Ozontechnologie. Zusammenfassend zeigt sich, dass resonante Hochspannungs-Ozon-Generatoren aufgrund ihrer überlegenen Energieeffizienz und höheren Ozonproduktion pro Energieeinheit für viele industrielle Anwendungen die bessere Wahl darstellen.
