Die digitale Welt verlangt stets nach schnellerer, effizienterer und energiesparenderer Datenverarbeitung. Besonders in Zeiten der Künstlichen Intelligenz, dem Internet der Dinge (IoT) und Edge Computing steigen die Anforderungen an Hardware, die differenzielle Berechnungen ausführen kann – eine essentielle Funktion in zahlreichen Anwendungsbereichen wie Bildverarbeitung, Bewegungsdetektion und mathematischen Analysen. Hier setzt die bahnbrechende Technologie des In-Memory Ferroelectric Differenzierers ein, die eine völlig neue Art der Differenzialberechnung direkt im Speicher ermöglicht und dabei auf den dynamischen Eigenschaften ferroelektrischer Materialien basiert. Die Ergebnisse sind eine signifikante Verringerung des Datenverkehrs, eine drastische Minimierung des Energieverbrauchs und eine Beschleunigung der Verarbeitungsgeschwindigkeit, was insbesondere für Edge-Geräte und Echtzeitanwendungen von enormem Wert ist. Das Prinzip der Differenzialrechnung ist fundamental in vielen Disziplinen – von physikalischen Modellsimulationen über Signalverarbeitung bis hin zu maschinellem Lernen.
Die konventionellen digital-elektronischen Methoden berechnen Differenzen meist sequenziell und erfordern stets den Datentransfer zwischen Speicher und Recheneinheit. Diese Prozesse verursachen beträchtliche Verzögerungen und Energieverluste, die bei immer komplexeren Anwendungen zum Engpass werden. Im Gegensatz dazu verfolgt der In-Memory Ferroelectric Differenzierer den biomimetischen Ansatz und integriert Berechnung und Speicherung in einer einzigen Hardware-Einheit. Indem er die Dynamik der ferroelektrischen Domänenumschaltung nutzt, extrahiert er Differenzen als unmittelbares Ergebnis der Speicherzugriffe – eine Technologie, die sich an der Informationsverarbeitung im menschlichen Gehirn orientiert. Die zugrundeliegende Technologie basiert auf Ferroelektrischer Random-Access Memory (FeRAM) in Form eines passiven Crossbar-Arrays mit Poly(vinylidenfluorid-trifluorethylen) (P(VDF-TrFE)) Copolymer-Kondensatoren.
P(VDF-TrFE) zeichnet sich durch starke ferroelektrische Eigenschaften, hohe chemische Stabilität und ausgezeichnete Biokompatibilität aus, was seine Eignung für langlebige, nachhaltige und vielseitige Speicheranwendungen unterstreicht. In dem 40 mal 40 Array sind 1600 Einheiten verbaut, die als individuelle Speicherzellen fungieren, wobei jede einzelne einen Pixel oder Werteintrag kodieren kann. Die Besonderheit der ferroelektrischen Domänen ist ihre nichtlineare Umschaltdynamik und der kleine Umschaltbereich. Dies führt dazu, dass nur bei Überschreiten einer bestimmten Schwelle, der sogenannten Koerzitivspannung, eine Polungenrichtung verändert wird, was als Domänenschaltung bezeichnet wird. Diese Umschaltung erzeugt messbare Verschiebungsströme, die als Signale zur Identifikation von Differenzen verwendet werden können.
Im Crossbar-Array sorgt dieses scharf definierte Umschaltverhalten zudem für eine fast vollständige Immunität gegenüber sogenannten „Sneak-Pfad“-Effekten, die ansonsten bei passiven Speicher-Arrays zu Fehllesungen führen könnten. Ein enormer Vorteil dieser Technologie ist die Fähigkeit zur parallelen Verarbeitung durch das Array-Design. Anstatt Daten in einer klassischen CPU sequenziell zu verarbeiten, ermöglicht das Crossbar-Array parallele Differenzialberechnungen durch simultane Domänenumschaltung in mehreren Zellen. Dies steigert die Verarbeitungsgeschwindigkeit deutlich und ermöglicht Frequenzen von bis zu einem Megahertz. Die ultraschnellen Umschaltzeiten der Ferroelektrizität, die theoretisch sogar im Sub-Pikosekundenbereich liegen, schaffen die Voraussetzung für zukünftige ultraschnelle Analoge-Computer.
Die Implementierung komplexer mathematischer Ableitungen wurde eindrucksvoll demonstriert. Zum Beispiel konnte mittels des Arrays die erste und zweite Ableitung einer Parabelfunktion durch Änderung der Domain-Konfigurationen analog zur digitalen Wertehaltung berechnet werden. Die ermittelten Ergebnisse stimmten hervorragend mit den theoretisch erwarteten Ableitungen überein. Diese präzise Verknüpfung von physikalischer Domänenumschaltung und mathematischer Operation impliziert eine leistungsstarke Hardwarelösung für differenzielle Algorithmen, die weit über simple Bildverarbeitungsanwendungen hinausgeht. Insbesondere in der Bildverarbeitung und Bewegungsdetektion bieten in-memory ferroelectric Differenzierer eine Revolution.

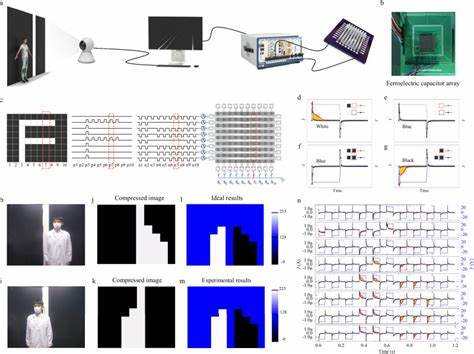

Klassische Abläufe bei der Bewegungsdetektion erfordern wiederholtes Einlesen von Frames, Zwischenspeicherung und aufwändige Differenzierungsoperationen durch Mikrocontroller oder Prozessoren. Dies verursacht hohen Speicherbedarf, Datenbusbelastung und Energieverbrauch. Im Gegensatz dazu ermöglicht das ferroelektrische Crossbar-Array eine sofortige Erkennung von Pixeländerungen, da nur sich ändernde Bildpixel eine Domänenumschaltung auslösen. Diese Umschaltung wird als Auslesesignal genutzt, das den Bewegungsbereich des Bildes isoliert, während stationäre Bereiche unverändert bleiben. In der Praxis wurde eine Basketball-Videoaufnahme mit einer spektakulären Genauigkeit der Bewegungsdetektion realisiert, wobei nur die tatsächlich bewegten Bildteile hervortreten und statische Elemente herausgefiltert wurden.
Die hohe Energieeffizienz dieses Ansatzes ist bemerkenswert. Die Energie, die für eine einzelne Differenzialoperation benötigt wird, liegt bei geschätzten 0,24 Femtjoule, was 5 bis 6 Größenordnungen niedriger als bei modernen CPUs und GPUs ist. Diese Einsparung ermöglicht batteriebetriebene Edge-Geräte mit langer Betriebszeit und reduziert die Kühlanforderungen drastisch. Gleichzeitig bleibt die Verarbeitungsgeschwindigkeit hoch, sodass selbst Anwendungen mit Echtzeit-Visualfeedback bedient werden können. Eine weitere bedeutende Eigenschaft der in-memory ferroelectric Differenzierer liegt in ihrer hohen Speicherdauer.
Die verwendeten Ferroelektrika behalten ihren Polarisationszustand stabil über einen Zeitraum von mindestens fünf Tagen, selbst unter Temperaturschwankungen bis 85 °C. Diese Eigenschaft erlaubt es, Bilddifferenzen nicht nur zwischen direkt aufeinanderfolgenden Frames, sondern auch über sehr lange zeitliche Intervalle hinweg zu berechnen. Anwendungen reichen hier von der Überwachung von Industrieanlagen bis zur Detektion von Sicherheitsvorfällen, bei denen Veränderungen über Stunden oder Tage relevant sind. Praktische Szenarien belegen diese Leistungsfähigkeit nachhaltig. So konnten beispielsweise Unterschiede zwischen Bildern von intakten und defekten Halbleiter-Wafern mithilfe der Domänenschalt-Signale exakt dargestellt werden.
Ebenso dienen Bilder von Bahngleisen, die am Vormittag und später am Nachmittag aufgenommen wurden, der zuverlässigen Erkennung von Änderungen in der Spurführung, was Einsatzmöglichkeiten im Bereich der Verkehrssicherheit nahelegt. Des Weiteren eignen sich diese Systeme für Sicherheitsmonitoring, bei dem Bewegungen oder Manipulationen von Objekten in Echtzeit erkannt werden, was Wächter und aufwändige Überwachung überflüssig macht. Bei der Herstellung der FeRAM-Arrays wurde besonderer Wert auf die hohe Uniformität und Reproduzierbarkeit gelegt. Die Variation der Koerzitivfelder über hunderte von einzelnen Zellen ist minimal. Die Qualität der Polymerfilme und der Elektrodenstruktur ermöglicht eine nahezu hundertprozentige Ausbeute an funktionalen Speichereinheiten.
Diese Faktoren sind ausschlaggebend für die Skalierbarkeit der Technologie zu industrietauglichen, großflächigen Speichermatrizen, die in unterschiedlichsten Geräten zum Einsatz kommen könnten. Das Potenzial zu weiterem Fortschritt ist enorm. Durch die Integration von Hafnium-basierten Ferroelektrika, welche mit sehr dünnen Schichten (unter 10 nm) bei noch niedrigeren Betriebsspannungen arbeiten, kann der Energieverbrauch weiter reduziert und die Systemkompaktheit erhöht werden. Die Möglichkeit, in 3D-Schichtstrukturen gestapelte Crossbar-Arrays zu fertigen, eröffnet neue Dimensionen in der Speicher- und Rechenintegration. Darüber hinaus könnten Kombinationen mit anderen neuartigen Speichertypen oder neuronalen Architekturen die Basis für zukunftsweisende neuromorphe Computer bilden.
Ein weiterer Punkt ist die Einbindung von Peripherieschaltungen zur Gewichtung und Fehlerkorrektur. Da Variationen innerhalb der verschiedenen Ferroelektrika den exakten Wert der Differenzmessung geringfügig beeinflussen, könnte der Einsatz von Nachbearbeitungen durch analoge wie digitale Hilfsschaltungen die Genauigkeit weiter verbessern. So sind auch komplexere Berechnungen mit höherer Präzision umsetzbar. Die breite Palette der Anwendungsmöglichkeiten ist faszinierend. Neben der Bewegungsverfolgung und Bildverarbeitung könnten sensorische Systeme im medizinischen Bereich von der schnellen Differenzberechnung profitieren.
Auch die Signalverarbeitung in der Kommunikationstechnik, energetisch optimierte Algorithmen im KI-Training oder Echtzeit-Analysen bei autonomen Fahrzeugen zählen zu potentiellen Einsatzfeldern. Die ferroelektrische In-Memory-Technologie bietet durch ihre Energieeffizienz und hohe Geschwindigkeit dort entscheidende Wettbewerbsvorteile. Zusammenfassend lassen sich drei Kernvorteile der in-memory ferroelectric Differenzierer hervorheben: erstens die Integration von Datenverarbeitung direkt im Speicher, wodurch Datentransfers und Latenzen minimiert werden, zweitens die Nutzung der ultraschnellen und präzisen ferroelektrischen Domänenschaltmechanismen mit geringer Energieaufnahme, und drittens die Möglichkeit zur parallelen Verarbeitung großer Datenvolumina in kompakter, skalierbarer Form. Diese Eigenschaften positionieren die Technologie als Schlüsselinnovation für die kommenden Generationen von Edge Computing-Geräten, intelligenten Sensoren und beschleunigten mathematischen Prozessoreinheiten. Während sich die Technologie noch im Bereich der Forschung und Entwicklung befindet, versprechen Fortschritte in der Materialwissenschaft, Mikrostrukturierung und Systemintegration eine baldige Marktreife.
Die Kombination aus robustem organischem Ferroelektrikum und innovativen Schaltkreisen stellt einen vielversprechenden Weg zu zugänglichen, kostengünstigen und energieeffizienten Differenzierern dar. Die Kooperation zwischen Hochschulen, Forschungseinrichtungen und Industrie wird entscheidend sein, um dieses Potenzial erfolgreich in Produkte zu überführen. Die Zukunft der Differenzialberechnungshardware liegt in innovativen Konzepten wie dem In-Memory Ferroelectric Differenzierer. Seine Fähigkeit, mathematische Ableitungen sowie visuelle Bewegungsinformationen energiesparend und schnell direkt im Speicher zu verarbeiten, eröffnet neue Perspektiven in zahlreichen High-Tech Branchen. Damit markiert er einen zentralen Meilenstein in der Entwicklung energieeffizienter, leistungsfähiger und biomimetischer Rechensysteme, die den Anforderungen des 21.
Jahrhunderts gerecht werden.
