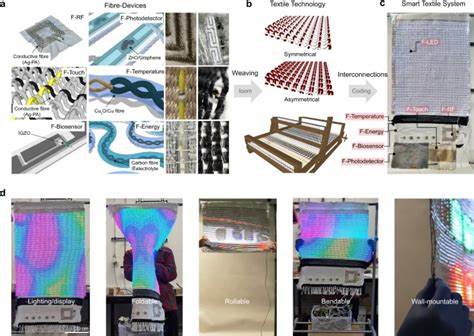

![Smart textile lighting/display system [....]](/images/CE5FA6CC-28FC-4B03-89BE-BB30A8A18D58)
Die Verschmelzung von moderner Textiltechnik und Elektronik hat zu einer faszinierenden Innovation geführt: smarte Textilien mit integrierten Beleuchtungs- und Displayfunktionen. Anders als herkömmliche flexible Elektronik, die auf flachen Substraten aufgebracht wird, nutzen diese intelligenten Stoffe Fasern, die mit elektronischen Komponenten ausgestattet sind. Dadurch sind sie nicht nur äußerst flexibel, sondern auch in nahezu beliebigen Größen und Formen herstellbar – eine Revolution im Bereich der intelligenten Materialien. Aktuelle Durchbrüche bei der Entwicklung solcher Systeme zeigen, wie große smarte Textilflächen mit eingebetteten RGB-Faser-LEDs als Lichtquelle und Anzeigeelementen aufgebaut werden können. Diese 46-Zoll großen Textilbereiche sind besonders spannend für den Einsatz in smarten Wohnumgebungen und im Internet der Dinge, da sie flexibel, biegsam und sogar aufrollbar sind und dennoch eine brillante farbige Darstellung ermöglichen.
Die integrierten Fasern bieten dabei vielfältige Funktionen: drahtlose Energieübertragung, berührungsempfindliche Sensoren, Umweltdetektoren, Biosensoren zur Gesundheitsüberwachung sowie Energiespeicherung. Ein Hauptmerkmal dieser smarten Textilsysteme ist die Kombination aus einem Leuchtsystem und sechs verschiedenen Eingabegeräten, die nahtlos in Baumwolltextilien integriert sind. Neben den RGB-Faser-LEDs fungiert das System als vollständiges Display, das durch externe Reize angesteuert wird. So können Umwelteinflüsse wie UV-Strahlung oder Temperaturänderungen direkt erfasst und visuell ausgewertet werden. Auch biologische Signale wie Herzschlag können in Echtzeit erkannt und angezeigt werden.
Dies macht das Smart Textil zu einem multifunktionalen Informations- und Kommunikationsnetzwerk, das ganz neue Interaktionen ermöglicht. Die Herstellung dieses komplexen Systems ist dabei mit traditionellen Webverfahren kompatibel, was die Produktion im industriellen Maßstab deutlich vereinfacht. Die Fasern selbst verfügen über komplexe Strukturierungen, wie beispielsweise einem Kern-Schale-Design bei Temperatursensoren mit Kupferoxid. Die LEDs sind auf flexiblen Kupferfasern montiert, die mit Baumwollfäden verflochten werden, wobei darauf geachtet wird, dass die LEDs nicht beschädigt werden und ein verzerrungsfreies Bild erzeugt wird. Die Faser-RF-Antenne, die die kabellose Energiezufuhr via elektromagnetischer Felder ermöglicht, ist in Form einer spiralförmigen, auf Textil gestickten Struktur realisiert.
Die präzise Berechnung von Induktivität und Impedanz sorgt für eine effiziente Leistungsübertragung, selbst bei wechselnden Bedingungen und flexibler Bewegung des Gewebes. Die Kombination dieser Antenne mit einem eigenen Rectifier-Board erlaubt es, zwischen einem Display-/Beleuchtungsmodus und einem Überwachungsmodus umzuschalten – etwa wenn ein RFID-ähnliches Signal in Reichweite kommt. Optisch relevante Sensoren wie die Faser-Fotodetektoren nutzen Nanotechnologien, beispielsweise Zinkoxid-Graphen-Hybride, die auch unter mechanischer Beanspruchung stabile und schnelle UV-Detektion gewährleisten. So kann die smarte Gardine etwa den UV-Einfall messen und daran angepasst reagieren, indem es entsprechend Lichtdurchlässigkeit oder Anzeigeinformationen steuert. Berührungssensoren integriert in die textile Struktur erlauben eine intuitive Eingabe, vergleichbar mit modernen Touchpads.
Hierbei wird der Widerstandsänderung bei Kontakt zwischen leitfähigen Fäden im Gewebe ausgewertet. Die Anordnung der leitfähigen Fasern in Webrichtung und Schussfadenrichtung ist dabei so optimiert, dass Mehrfachberührungen präzise erfasst und ausgegeben werden können. Temperatursensoren, welche eine negative Temperaturkoeffizienz aufweisen, basieren auf Kupfer- und Kupferoxidfasern, deren Widerstand sich zuverlässig mit der Temperatur ändert. Diese sind mechanisch robust und nachträglich durch Epoxidverguss geschützt, was eine langzeitstabile Messung auch unter wechselnden Umweltbedingungen sichert. Messgenauigkeiten bis auf 0,1 Grad Celsius sind erreichbar und somit auch für komfort- oder gesundheitsrelevante Raumüberwachung geeignet.
Ein besonderes Highlight stellt die Integration von Biosensoren dar, die mittels Fasertransistoren Signale wie Herzfrequenz erfassen und verstärken können. Die speziell entwickelten Transistoren auf flexiblen Substraten besitzen eine hohe Stabilität und geringen Stromverbrauch, so dass sie bequem in Textilien eingearbeitet werden können, ohne den Tragekomfort oder die Haltbarkeit zu beeinträchtigen. Auch die Energiebereitstellung erfolgt innovativ über textile Superkondensatoren, die durch manuelles Beschichten von Elektrolyten auf Kohlefasern hergestellt werden. Diese speichern ausreichend Energie, um die Displayeinheiten temporär zu versorgen und dienen als Schalter zwischen der regulären Stromversorgung und dem Textil. Die sogenannten Faser-Superkondensatoren zeichnen sich durch hohe Kapazität, schnelle Ladezeit und mechanische Belastbarkeit aus, sodass sie selbst bei flexibler Nutzung zuverlässig arbeiten.
Zur Sicherstellung der Alltagstauglichkeit wurden umfangreiche Tests hinsichtlich mechanischer Belastbarkeit und elektrischer Stabilität durchgeführt. Verschiedene Sensor- und Aktorelemente überstanden 1000 Biege- und Abriebzyklen ohne signifikante Leistungseinbußen. Darüber hinaus zeigte das Display eine über einen Zeitraum von einem Jahr stabile Leuchtkraft und Farbechtheit selbst bei dauerhaftem Gebrauch. Eine Wasserdichtigkeit nach IPX7 ist ebenso gegeben, was das smart textile System auch für Anwendungen in Feuchträumen oder im Außenbereich geeignet macht. Die vielseitige Funktionalität des Systems wird durch eine ausgefeilte Steuerelektronik unterstützt, die alle Sensorinformationen sammelt, verarbeitet und auf dem integrierten Display darstellt.
So kann das smarte Textil nicht nur als dekoratives Element verwendet werden, sondern auch als interaktive Schnittstelle zu verschiedensten IoT-Geräten fungieren – von der Umweltüberwachung bis hin zur Gesundheitsdiagnostik. Die Verwendung von Leitfasern mit Silberbeschichtung stellt dabei sicher, dass die Signalübertragung auch bei starker Beanspruchung zuverlässig erfolgt. Kombiniert mit den individuell programmierbaren Modulen eröffnet das System ein modulares „Lego-ähnliches“ Konzept, bei dem zusätzliche Funktionen nachträglich hinzugefügt werden können, ohne das gesamte Textil ersetzen zu müssen. Vor allem im Smart-Home-Bereich bieten solche smarten Textilsysteme eine elegante und platzsparende Möglichkeit, Beleuchtung, Displays und Sensorik zu integrieren. Eine Gardine, die nicht nur Licht spendet, sondern gleichzeitig UV-Strahlung, Temperatur und sogar Herzfrequenz überwachen kann, revolutioniert die Art und Weise, wie wir mit unserer Umgebung interagieren.
Auch im Bereich der digitalen Beschilderung sind großflächige textile Displays denkbar, die durch ihre Flexibilität vollkommen neue Einsatzgebiete öffnen. Die Kombination aus Nachhaltigkeit und Funktionalität ist hierbei nicht zu vernachlässigen: Durch die Nutzung herkömmlicher Webtechnologien sowie umweltverträglicher Materialien wie Baumwolle und Kupferfasern können große Mengen an smarten Textilien kostengünstig und ressourcenschonend produziert werden. Der Einsatz von Low-Power-Komponenten und die Möglichkeit der kabellosen Energieübertragung erhöhen die Benutzerfreundlichkeit und den Einsatzbereich zusätzlich. Perspektivisch könnte die Integration von weiteren Sensoren, etwa zur Luftqualitätsmessung oder Bewegungserkennung, die Einsatzbereiche der smarten Textilien erweitern. Gemeinsam mit fortschrittlichen Algorithmen der Datenverarbeitung und künstlicher Intelligenz werden diese Systeme in naher Zukunft nicht nur informieren, sondern auch reagieren und sich an das Verhalten der Nutzer anpassen.
Zusammenfassend lässt sich sagen, dass smarte textile Beleuchtungs- und Displaysysteme mit multifunktionalen Fasergeräten ein enormes Potenzial für die Zukunft der vernetzten Welt bergen. Sie ermöglichen nicht nur innovative Produkte im Bereich der smarten Wohnumgebung, sondern bieten auch eine Brücke zwischen traditioneller Textilindustrie und moderner Elektronik. Flexibel, großflächig einsetzbar und multifunktional eröffnen sie Komfort, Sicherheit und Interaktivität auf bisher unerreichtem Niveau – eine vielversprechende Technologie für das Internet der Dinge, das tägliche Leben und darüber hinaus.
