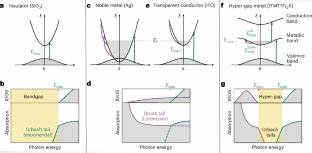

Die Erforschung transparenter Leiter hat in den letzten Jahrzehnten erheblich an Bedeutung gewonnen, da diese Materialien für eine Vielzahl von Technologien, von Smartphones bis hin zu Solarzellen, unverzichtbar sind. Traditionelle transparente Leiter basieren meist auf transparenten leitfähigen Oxiden (TCOs) wie Indiumzinnoxid (ITO), die trotz ihrer breitartigen Verwendung auch Einschränkungen hinsichtlich Flexibilität, Herstellungskosten und Materialverfügbarkeit aufweisen. In diesem Kontext eröffnet der sogenannte Hyper-Gap Transparent Conductor einen völlig neuen Weg, der das Potenzial besitzt, diese Grenzen zu überwinden. Der Begriff „Hyper-Gap“ bezieht sich auf eine besondere Eigenschaft im elektronischen Aufbau dieses Materials. Es handelt sich um eine Art „Spektrallücke“ im Absorptionsspektrum, die den Bereich zwischen intraband- und interband-Absorptionen trennt.
In dieser Lücke verschwinden die optischen Verluste fast vollständig, was zu einer perfekten Transparenz im sichtbaren und nahinfraroten Bereich führt – eine Eigenschaft, die normalerweise nur bei Isolatoren mit Bandlücken zu finden ist. Die Realisierung eines solchen Materials als Metall ist enorm herausfordernd, da es eine sehr spezielle elektronische Struktur voraussetzt, bei der die Leitungsbänder eine Bandbreite besitzen, die schmaler ist als der Energieabstand zu anderen elektronischen Zuständen. Wissenschaftler am Chinese Academy of Sciences haben mit den Fabre-Ladungstransfer-Salzen eine Klasse organischer Metalle identifiziert, die diese Hyper-Gap-Eigenschaft besitzen. Diese organischen Metalle basieren auf komplexen molekularen Strukturen, die eine einzigartige elektronische Struktur ermöglichen. Durch eine Kombination aus theoretischen Berechnungen auf Dichtefunktionaltheorie-Basis (DFT) und sorgfältigen elektrischen sowie optischen Experimenten konnten sie zeigen, dass diese Materialien über einen breiten Wellenlängenbereich vom roten bis zum nahinfraroten Bereich transparente Fenster aufweisen.
Selbst bei einer Dicke von 30 Mikrometern bleiben die Kristalle lichtdurchlässig – ein Wert, der mit den besten transparenten leitfähigen Oxiden vergleichbar ist. Die Bedeutung dieses Durchbruchs liegt in der Verbindung von elektrischer Leitfähigkeit und Transparenz, ohne auf konventionelle Dotierung zurückgreifen zu müssen. Das macht Hyper-Gap Transparent Conductor zu einem vielversprechenden Kandidaten für nächste Generationen von optoelektronischen Bauteilen wie transparenten Elektroden, flexiblen Displays, Solarzellen und Nanophotonik-Komponenten. Ein weiterer Aspekt, der den Hyper-Gap-Leiter so attraktiv macht, ist seine hohe Leitfähigkeit trotz der extrem niedrigen Absorption. Bei traditionellen leitfähigen Materialien ist der Kompromiss zwischen Leitfähigkeit und Transparenz ein zentrales Problem: Hohe elektrische Leitfähigkeit bedeutet oft hohe Absorption von Licht, insbesondere im sichtbaren Spektrum.
Die Fabre-Salze umgehen dieses Dilemma durch ihre besondere elektronische Struktur, bei der die energetischen Zustände so angeordnet sind, dass ein „Verlustfenster“ entsteht, in dem elektrische Leitung möglich ist, ohne dass optisches Licht durch Absorption beeinträchtigt wird. Die Herstellung dieser organischen Kristalle erfordert präzise synthetische Techniken, die die molekulare Ordnung und Reinheit sicherstellen. Kleine Variationen in der Kristallstruktur oder Verschmutzungen können die elektronischen Eigenschaften beeinflussen und so den Hyper-Gap-Effekt beeinträchtigen. Fortschritte in der Kristallzüchtung und -verarbeitung sind daher essenziell für die Kommerzialisierung und industrielle Nutzung dieses Materials. Neben den Vorteilen helfen die Flexibilität und das geringe Gewicht der organischen Hyper-Gap-Leiter auch bei der Entwicklung neuartiger Anwendungen, bei denen herkömmliche anorganische Materialien versagen.
Anwendungen in flexibler Elektronik, tragbarer Technologie und sogar in der Medizintechnik werden durch diese Materialien realistischer, da sie in dünne, leichte und biegsame Schichten eingebettet werden können, ohne ihre Leistungsfähigkeit zu verringern. Auf theoretischer Ebene fordert das Konzept des Hyper-Gap Transparent Conductors die klassische Vorstellung vom metallischen Leitungsverhalten heraus. Die Bandstructure dieser organischen Metalle unterscheidet sich signifikant von herkömmlichen Metallen wie Kupfer oder Silber, deren breite Leitungsbänder und überlappende elektronische Zustände typischerweise zu optischen Verlusten führen. Im Gegensatz dazu zeigen die Fabre-Salze eine deutlich schärfere energetische Trennung, die es erlaubt, den elektronischen Transport von der optischen Absorption nahezu zu entkoppeln. Die Forschung rund um Hyper-Gap-Metalle ist zudem ein Beispiel dafür, wie interdisziplinäre Ansätze aus Physik, Chemie und Materialwissenschaft zu bahnbrechenden Innovationen führen.
Die Kombination von ab-initio-Theorien, Materialdesign und experimenteller Charakterisierung bildet eine starke Basis, um weitere Materialien mit ähnlichen Eigenschaften zu entdecken und zu optimieren. Zukünftige Forschungen beschäftigen sich daher damit, das Materialdesign zu verfeinern, die Stabilität der organischen Kristalle unter verschiedenen Umgebungsbedingungen zu verbessern und die Herstellungstechniken zu skalieren. Es besteht auch großes Interesse daran, andere organische oder anorganische Systeme zu finden, die das Hyper-Gap-Prinzip erfüllen, um die Vielfalt und Anwendbarkeit dieser Technologie zu erhöhen. Sollten diese Herausforderungen bewältigt werden, könnten Hyper-Gap Transparent Conductors künftig in zahlreiche technologische Bereiche Einzug halten. So könnten beispielsweise hocheffiziente transparente Elektroden in Solarzellen den Wirkungsgrad deutlich steigern, und flexible Bildschirme könnten durch bessere Materialien langlebiger und kosteneffizienter werden.
Darüber hinaus eröffnen sich neue Möglichkeiten in der Nanophotonik, wo verlustfreie Leiter die Manipulation von Licht auf kleinstem Raum verbessern. Schlussendlich steht die Entdeckung des Hyper-Gap Transparent Conductors für eine neue Ära in der Materialwissenschaft, in der konventionelle Grenzen zwischen metallischer Leitfähigkeit und optischer Transparenz miteinander verschmelzen. Diese Innovation stellt nicht nur einen technologischen Fortschritt dar, sondern fordert auch das grundlegende Verständnis von Materialeigenschaften heraus und zeigt, wie gezieltes Materialdesign die Zukunft der Elektronik und Photonik gestalten kann.
