Intel hat mit seiner neuesten CPU-Generation, Lunar Lake, erneut einen bemerkenswerten Meilenstein erreicht, der die Grenzen der Prozessorentwicklung eindrucksvoll erweitert. Während viele Prozessoren in der Branche sich nur schrittweise verbessern, präsentiert Lunar Lake einen völlig neuen Ansatz in Bezug auf Architektur, Effizienz und Integration, der nun durch hochauflösende Die-Shots erstmals im Detail sichtbar wird. Diese detaillierten Aufnahmen, die von bekannten Hardware-Enthusiasten gemacht wurden, offenbaren nicht nur die innere Struktur des Chips, sondern auch Intels strategische Vision zur Verbindung von Leistungsstärke und Energieeffizienz. Was macht Lunar Lake so besonders und wie könnte dieser innovative Chip die Landschaft moderner Computertechnologie verändern? Das wollen wir im Folgenden umfassend beleuchten. Die Entstehung von Lunar Lake steht mitten in einer Zeit, in der Effizienz und Leistungsfähigkeit mehr denn je gefragt sind.
Intels Herausforderung bestand darin, die traditionelle x86-Architektur, die weiterhin marktführende Rechnerleistung bietet, mit der Energieeffizienz von Arm-basierten System-on-Chips (SoCs) zusammenzuführen. Diese sogenannte Verschmelzung verschiedener Welten ist das Herzstück von Lunar Lake. Die herkömmlichen exklusiven Leistungs- oder Effizienzkern-Designs werden hier durch eine intelligente Aufteilung auf mehrere Chiplets ersetzt, was man bisher vor allem von Arm-SoCs kannte. Intel verfolgt mit diesem Ansatz bewusst einen neuen Weg, der in puncto Kosteneffizienz und Leistungsfähigkeit das Potenzial hat, mit Apple Silicon und Qualcomm gleichzuziehen – oder diese sogar zu übertrumpfen. Ein zentrales Element der neuen Architektur ist der sogenannte Compute Tile, welcher auf Intels innovativem Foveros 3D Packaging aufbaut.
Dieser Chiplet beherbergt die wichtigsten Verarbeitungseinheiten und ermöglicht dank der vertikalen Integration eine deutlich schnellere Kommunikation zwischen den einzelnen Komponenten bei gleichzeitig reduziertem Energieverbrauch. Die konkrete Ausgestaltung zeigt vier hochleistungsfähige Performance (P) Kerne vom Lion Cove Typ, die bis zu 12 MB L3-Cache gemeinsam nutzen. Jeder dieser P-Kerne besitzt zudem einen eigenen 2,5 MB großen L2-Cache. Neben diesen starken Performance-Kernen beherbergt der Compute Tile auch die hochmodernen Skymont-basierten Effizienz (E) Kerne. Anders als bei früheren Designs sind diese E-Kerne von der L3-Cache-Pool-Struktur separiert und verfügen über einen eigenständigen L2-Cache mit einer Gesamtgröße von 4 MB.
Diese sogenannte „Low Power Island“ stellt sicher, dass die Effizienzkerne besonders stromsparend arbeiten und dennoch eine ausreichende Leistungsfähigkeit bewahren. Ein absoluter Blickfang neben den Rechenkernen ist die Integration der Neural Processing Unit (NPU). Mit ihren sechs Neural Compute Engines (NCE) erreicht diese eine beeindruckende AI-Rechenleistung von beinahe 48 Tera-Operations pro Sekunde (TOPS). Diese starke AI-Komponente lässt vermuten, dass Intel Lunar Lake nicht nur auf klassisches Computing setzt, sondern auch für die immer wichtiger werdenden KI-Anwendungen bestens gerüstet ist. Anwendungen wie maschinelles Lernen, Bild- und Spracherkennung profitieren somit unmittelbar von der Nähe der NPU zu den CPU-Kernen und anderen Verarbeitungsbestandteilen.
Ein weiterer wichtiger Aspekt ist die verbesserte Grafikarchitektur: Der integrierte GPU-Teil des Compute Tiles basiert auf dem Battlemage-Design mit bis zu acht Xe2-LPG-Kernen. Diese sollen sowohl im Bereich der Alltagsgrafik als auch bei komplexeren Medienanwendungen und Spielen neue Maßstäbe setzen, ohne auf eine externe Grafikkarte angewiesen zu sein. Die Medien-Engine, die ebenfalls auf dem Compute Tile untergebracht ist, ergänzt diese Grafikleistung mit effizientem Video-Encoding und -Decoding – sowohl für ältere Formate als auch für die neuesten, hardwarebeschleunigten Standards. Nicht nur die einzelnen Einheiten zeichnen sich durch Innovation aus, sondern auch das Gesamtkonzept der Speicher- und Cache-Struktur wurde intelligent umgestaltet. So befindet sich neben dem Speichercontroller ein 8 MB großer System-Level Cache (SLC), der zwischen den CPU-Kernen, der integrierten GPU, der NPU und den Media Engines geteilt wird.

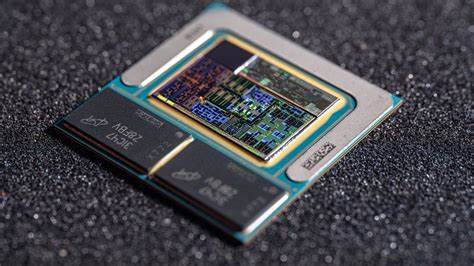

Diese ähnliche Cache-Architektur kennt man bisher vor allem von Arm-SoCs und sie trägt entscheidend zur Minimierung von Latenzen und einer verbesserten Energieeffizienz bei. Einen weiteren Schritt zur Optimierung stellt die direkte Platzierung der physischen Speicherschicht über dem Compute Tile dar, was in der Industrie als „Memory-on-Logic“ bezeichnet wird. Darunter liegen zwei auf dem Package fest verlötete LPDDR5x-8533 ICs mit 16 oder 32 GB Kapazität als Hauptspeicher des Systems. Die enge Verbindung von Speicher und Recheneinheiten verkürzt Datenwege merklich und spart gleichzeitig kostbare Energie ein. Neben dem zentralen Compute Tile ist unter anderem der Platform Controller Tile ein markantes Bauteil.
Gefertigt auf TSMCs N6-Prozess bietet er hohe Integration im Bereich I/O-Erweiterungen und Konnektivität. USB, Thunderbolt, PCIe 4.0 und 5.0 Schnittstellen sowie Bluetooth und Wi-Fi sind hier gebündelt – ein moderner Standard für vielseitige Laptop- und Desktop-Anwendungen. Zusätzlich sorgt ein Dummy Tile für die nötige strukturelle Stabilität des gesamten Prozessors, was vor allem bei 3D-gekoppelten Wafern wie bei Foveros essenziell ist, um mechanische Belastungen zu minimieren.
Die Kombination dieser fortschrittlichen Chiplets auf einem gemeinsamen 22FFL-basierten aktiven Interposer macht Intel Lunar Lake zu einem echten SoC, das nicht nur in Sachen Verarbeitungsgeschwindigkeit, sondern auch in Flexibilität und Energieeffizienz neue Maßstäbe setzen kann. Das modulare Design verringert zudem die Komplexität bei der Fertigung und erlaubt gezieltere Updates von Teilbereichen, ohne die gesamte Architektur überarbeiten zu müssen. Trotz des enormen technologischen Fortschritts wird Lunar Lake aktuell noch als „One-Off“-Design betrachtet, was auch durch die Aussage von Ex-CEO Pat Gelsinger unterstrichen wurde. Das bedeutet, dass Intel Lunar Lake eher als experimentelle Technologie versteht, die wichtige Erkenntnisse für zukünftige Prozessoren liefern soll, statt als direktes Verbrauchermodell mit langfristiger Produktlinie. Folglich fehlen in den bisher geleakten Intel-Roadmaps eindeutige Hinweise auf einen direkten Nachfolger.
Dies spricht dafür, dass Lunar Lake vor allem ein Prototyp für neue Herstellungs- und Entwicklungsstrategien ist, deren Erfolg letztlich den Weg für weitere Innovationen ebnet. Ein nicht zu unterschätzender Faktor bei Lunar Lake ist auch der Preis. Die Architektur und die Integration auf Spitzenniveau führen dazu, dass Geräte mit Lunar Lake CPUs derzeit noch im hochpreisigen Segment angesiedelt sind. Laptops mit dieser Technologie bewegen sich häufig im vierstelligen Bereich, was potentiellen Käufern bewusst sein muss. Die Investition zahlt sich allerdings durch die Kombination aus Leistung, Effizienz und Zukunftssicherheit aus, die Lunar Lake bietet.
Zusammenfassend lässt sich sagen, dass Intel mit Lunar Lake die Richtung für zukünftige CPU-Generationen eindrucksvoll vorgibt. Die qualitative Verschmelzung von Arm-ähnlicher Effizienz und der Vielfalt der x86-Architektur erfordert einen mutigen Schritt weg vom reinen Kerndesign zum ganzheitlichen SoC-Konzept. Die neue Cache-Hierarchie, die 3D-Verpackung mittels Foveros-Technologie und die hochintegrierten AI- und Medien-Einheiten zeigen, wie tief Intel in der Halbleiterentwicklung in die Zukunft denkt. Auch wenn Lunar Lake aktuell noch nicht die breite Marktreife erreicht, machen die veröffentlichten hochauflösenden Die-Shots deutlich, wie detailverliebt und präzise Intel an der Innereien des Chips gearbeitet hat. Die Branche wird aufmerksam beobachten, wie sich diese Design-Philosophie weiterentwickelt und welchen Einfluss sie auf Konkurrenzprodukte sowie kommende Chips aus dem Haus Intel selbst haben wird.
Für Enthusiasten, Entwickler und Technikbegeisterte bieten die veröffentlichten Einblicke sowohl Inspiration als auch einen Ausblick auf die potenzielle Zukunft der Computerhardware. Wer die neuesten Entwicklungen in Sachen Prozessorarchitektur verfolgen will, kommt an Lunar Lake kaum vorbei, denn hier zeigt sich die Verschmelzung von Performance, Effizienz und innovativer Chiplet-Technologie in faszinierender Weise.
